Kerhon vanha piiloratapiha alkaa olla tiensä päässä. Vaihdeongelmat ja kiskotuksen huono kunto ovat kypsyttäneet ajatuksen uuden piilopihan valmistamisesta. Tässä, kuten paluusilmuikoissakin, kokeillaan Code 83 RocoLine-vaihteita. (code-luku kertoo kiskoprofiilin korkeuden tuuman tuhannesoisina, nyt siis 0,083" eli 2,1 mm. Muut moduulit uusia kulmapaloja, paluusilmukoita ja tätä uutta piilopihaa lukuunottamatta on tehty code 100 -kiskosta, 2,54mm kiskoprofiili).

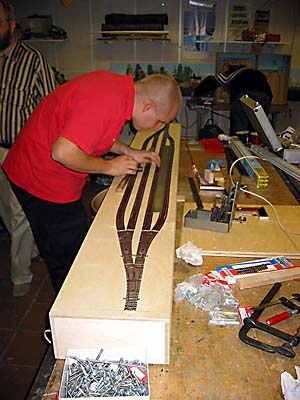

Opa kiskottamassa piilopihaa. Kiskotus tehtiin kahteen kertaan: ensin kokeiltiin Walthers/Shinohara code 83 -vaihteita, mutta koska niistä ei kulkenut käytännössä mikään vanhempi eurooppalaiskalusto päätettiin vaihteet vaihtaa Rocon code 83-vaihteisiin

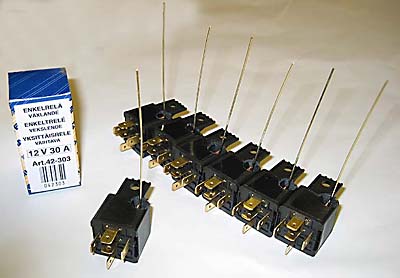

Piilopihalla ja paluusilmukoissa kokeillaan Bilteman autoreleitä vaihdemoottoreina. Rele on Bilteman 30 ampeerin vaihava rele (42-303) jonka ankkuria on työstetty niin, että sen liikerata hieman kasvaa (ankkurin alaosassa olevaa pidätinkynttä on ohennettu ja lepokärkeä taivutettu ulospäin). Ankkuri on rautaa, mutta kuparoitu, joten siihen on helppo juottaa jäykästä messinkilangasta käyttötanko. Koteloon porattiin reikä pora-jyrsinterällä, ja releen runko asennettiin koteloon niin, että liikkuva varsi tulee ulos kiinityskorvan suunnasta. Rele vie noin 200 mA, joten jatkuva virrankulutus nousee radassa jonkin verran. Kerrallaan on neliraiteisessa ratapihassa kokeintaan 4 relettä päällä, mutta 4 ampeerin akkulaturista (teholähteemme) riittänee virtaa...
Mikäli vaihde on jostain syystä niin jäykkä ettei se tahdo kääntyä on meillä vielä mahdollisuus käyttää jännitekahdentajan syöttöä ja saada moottrille lisäpotkua vaihdekohtaisella kondensaattoripurkauslaitteella (tämä kondensaattorijuttu on vielä teoriaa, jota kehiteltiin relekäyttöisille irrottajille).
